CCP1080T高性能安全邊緣計算芯片

1 概述

CCP1080T芯片是國芯科技新一代高性能高安全邊緣計算芯片，該芯片基于雙核C9800高性能64位PowerPC架構的處理器設計，運行頻率常規條件下可達1.2GHz，Dhrystone性能達3.1DMIPS/MHz。

CCP1080T芯片集成了國芯科技自主研發的高性能安全計算處理單元SPU，CCP1080T芯片支持安全啟動，符合國密安全處理器相關的標準。

CCP1080T芯片產品在服務器、安全網關、密碼機、路由器、防火墻、工控機、PLC、智能路側設備和網絡小型基站等領域可作為安全協處理器芯片或具有安全功能的主控制器芯片使用。

CCP1080T芯片設計、生產加工和封裝測試全部實現國產化。

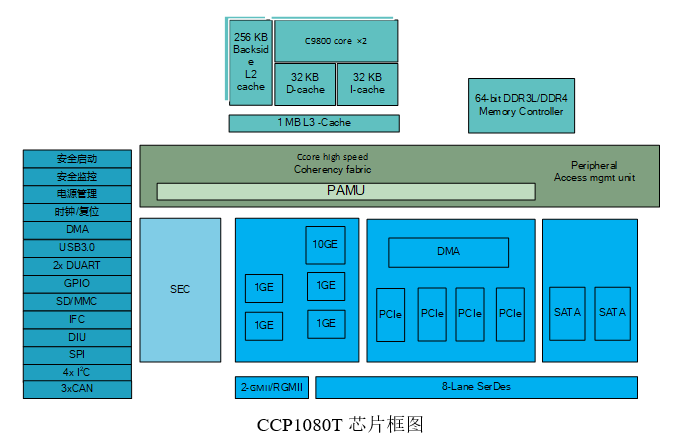

2 產品特點

2.1C9800處理器核功能特性

l  兼容PowerPC V2.06指令集和NXP 64位e5500核功能特性；處理器核按照指令集規定具有三個特權級別：user，supervisor，hypervisor

l  雙核架構，每核獨享32KB L1 ICache、32KB L1 DCache和256KB L2 Cache

l  雙核共享1MB L3 Cache

l  實際內存支持最高16 GB，每頁支持大/小端訪問

2.2安全特性

l  安全啟動和存儲

-            Boot Rom：安全啟動，對用戶代碼進行認證加密保護

-            安全調試控制：可配置調試接口開放與關閉

-            訪問控制單元：對地址空間進行授權訪問控制

-            安全監視器：實時監測和收集芯片的所有安全信息

-            內部隨機根密鑰對應用系統密鑰進行加密保護

l  安全檢測與防護單元

-            電壓異常檢測單元



-            頻率異常檢測單元

-            溫度異常檢測單元

-            電源毛刺檢測單元

-            光照異常檢測單元

-            支持物理防攻擊保護

2.3硬件加速安全引擎

l  內置多核公鑰，對稱，哈希算法單元，隨機數發生器

-            真隨機數引擎，4路獨立時鐘

-            對稱算法加速引擎：SM4/AES/DES/3DES

-            摘要算法加速引擎：

SHA-0/SHA-1/SHA-224/SHA-256/SHA-384/SHA-512/SM3/HMAC

-            公鑰算法加速引擎（PKHA）：

SM2/SM9/ RSA1024/RSA2048/RSA4096/DH4096

2.4支持64位帶ECC DDR3L/DDR4

l  支持2個片選，支持64Mbit~8Gbit的DDR4器件

l  可編程設置滿足所有SDRAM的定時參數

l  支持部分陣列自刷新

l  支持雙位錯誤檢測和單位錯誤糾正ECC

l  DRAM初始化序列自動或軟件控制

2.5 8通道SerDes高速外設接口

l  配置后支持4個PCI-E2.0控制器，輸出速率可達5Gbps、2.5Gbps

l  配置后支持2個SATA3.0控制器，輸出速率可達6Gbps、3Gbps、1.5Gbps

2.6   4個以太網控制器

l  可以配置為2路SGMII，通過SerDes輸出

l  可以配置為2路RGMII/GMII/MII接口

2.7 PCI-E控制器

l  兼容PCI-E基本規范，版本2.0

l  支持根復合體（RC）和端點（EP）配置

l  每個都支持x4、x2和x1鏈路位寬

l  支持PCI-E的32位和64位地址尋址，有效載荷大小最大為256字節

l  支持PCI-E消息和中斷

2.8 SATA

l  2個支持1.5Gbps、3.0 Gbps、6Gbps操作的SATA3.0控制器

l  內含高速的基于描述符的DMA

l  支持本地命令隊列（NCQ）命令

l  支持熱插拔，包括異步信號恢復

2.9  2路USB2.0/3.0

l  每個USB可以配置為主機、從機

l  支持OTG，包括設備和主機功能

2.10  1路SD/eSDHC/eMMC

l  符合SD主機控制器標準規范3.0版

l  兼容MMC系統規范4.5版

l  與SD存儲卡規范3.01版兼容，并支持大容量SD存儲卡

l  兼容SDIO卡規范3.0版

2.11 1路eSPI

l  接口包含SPI_MOSI、SPI_MISO、SPI_CLK和4個片選

l  支持eSPI主機模式

2.12 4路I2C

l  支持仲裁丟失中斷，支持主模式和從模式之間自動模式切換

2.13 2路UART

l  內置 64 字節收發 FIFO

l  獨立的發送、接收與狀態中斷

l  可編程波特率

l  支持標準 UART

l  可編程工作模式

2.14 16個GPIO

l  所有端口都可配置為開漏驅動

l  所有端口都支持電平和邊沿中斷

2.15 NFC控制器

l  集成 1 個 NAND Flash 控制器，可搭配內部集成的 MIM 接口、 MIM DMA 以及 BCH 模塊使用，做為片外 NAND Flash 接口

2.16顯示接口單元

l  寬范圍可編程 LCD 精度

-            最大可編程精度為 2048×2048

-            水平像素精度可按照 16 寬度增上到 2048

l  支持 1 路 TFT LCD 接口

-            單色 6 位的 18 位數碼信號

-            單色 8 位的 24 位數碼 LVDS/CMOS

l  支持 2 路 LVDS TFT LCD 接口

l  可編程輸出格式

l  可編程像素時鐘頻率口

2.17 兩個8通道DMA引擎

2.18 片上存儲資源

l  SRAM :512KB

2.19其他特性

l  電源域：0.8V、0.9V、1.2V、1.8V、3.3V

l  封裝：BGA900（25mm * 25mm）

l  商業級工作溫度-20~70℃

l  工業級工作溫度-40~85℃

3 技術支持

l  完整的開發環境

l  豐富的驅動庫

l  完善的應用解決方案

4.產品資質

l  商用密碼產品認證安全芯片一級
