CCM3310S-T芯片簡介

1. 概述

CCM3310S-T芯片采用國內具有自主知識產權的32位CPU安全內核CS0進行設計，具有低功耗、高性能、多功能及高安全性等特點?？蓮V泛應用于智能密碼鑰匙、智能卡、讀卡器、加密板卡、網上銀行、視頻監控、移動支付、數據安全、保密通信、版權控制、物聯網、智能電網等領域。典型工作頻率60MHz。



2. 功能特點

  2.1   CPU特性

•  低功耗32位RISC核芯，高度優化的3級流水線

•  支持字節、半字、字內存訪問

•  支持中斷嵌套

•  支持單周期32位×32位硬件整數乘法器陣列、3~13周期硬件整數分頻器陣列

•  存儲器保護單元MPU

•  低功耗高性能

•  支持Cache

•  定時模塊EPT

  2.2   片上存儲資源

•  32K 字節SRAM

•  256K 字節EFLASH

-            512字節/頁

-            最少擦除次數10萬次

  2.3   內部模塊

•  DMA/EDMA

•  2個定時器（PIT）

•  看門狗（WDT）

•  計時器（TC）

  2.4   安全特性

•  公鑰算法引擎

-            RSA1024

密鑰對生成：242mS/次

解密/簽名： 5.97mS/次

加密/驗簽： 0.45mS/次

-            RSA2048

密鑰對生成：2.18S/次

解密/簽名： 34.54mS/次

加密/驗簽： 1.33mS/次

-            SM2

密鑰對生成：7.12mS/次

簽名： 7.69mS/次

驗證： 11.2mS/次

•  對稱算法引擎

-            DES/3DES支持ECB/CBC模式

DES加、解密速度：31MB/s

3DES加、解密速度：14MB/s

-            AES支持ECB/CBC/CFB/OFB/CTR模式

AES_128加、解密速度：27.95MB/s

AES_192加、解密速度：24.7MB/s

AES_256加、解密速度：22.12MB/s

-            SM4支持ECB/CBC/CFB/OFB模式

加、解密速度：21.47MB/s

•  摘要算法引擎

-            SM3@60MHz

52.39MB/s

-            SHA-0/ SHA-1/ SHA-224/ SHA-256

SHA-0：   44.79MB/s

SHA-1：   44.81MB/s

SHA-224： 55.23MB/s

SHA-256： 55.29MB/s

•  CRC

-            支持CRC32/ CRC16/ CRC8

-            支持DMAC操作

•  存儲保護機制

-            面向應用的存儲分區，硬件支持各分區之間的安全隔離

-            總線加擾

•  真隨機數發生器，符合FIPS 140-2標準和國家商密標準

•  安全檢測與防護單元

-            電壓異常檢測單元

-            光照異常檢測單元

-            電源毛刺檢測單元

-            支持金屬屏蔽保護

-            溫度異常檢測單元

-            頻率異常檢測單元

-            支持時鐘和復位脈沖過濾

-            安全優化布線

  2.5   其他特性

l  每一顆產品具有唯一序列號

l  供電電壓：1.62V~5.5V

l  功耗

-            典型功耗：50mA@60MHz

-            低功耗模式：100uA

-            PowerOff 1.0：9uA

-            休眠模式：1uA

l  ESD(HBM)：2KV

l  支持內部上電復位和外部復位

l  工作溫度：商業級0℃~70℃，工業級-40℃~85℃

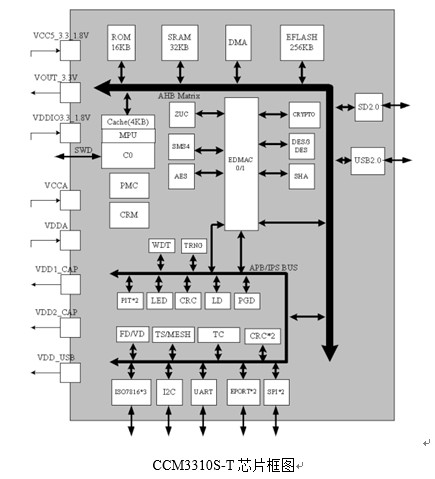

3. 產品外觀



4. 產品資質

      •  商用密碼產品認證安全芯片二級

•  中國信息安全測評中心EAL4+

5. 典型應用

      •  USB Key

•  智能卡

•  版權保護

•  智能電網

•  視頻監控

6. 技術支持

      • 完整的開發環境

      • 豐富的驅動庫

      • 完善的應用解決方案
