CCM3310S-LP芯片簡介

1  概述



CCM3310S-LP芯片采用32位CPU安全內核CRV0進行設計，具有低功耗、高性能、多功能及高安全性等特點?？蓮V泛應用于物聯網、版權保護、智能表計、智能家電等領域。典型工作頻率30MHz。

2  功能特點

2.1   CPU特性

l  32 位 load/store 結構

l  32/16 位可變指令長度

l  16 個 32 位通用寄存器

l  高效率 2 級執行流水線

l  大部分指令是單周期執行

l  支持字節/半字/字訪問

l  內嵌中斷控制器，支持嵌套中斷和低功耗模式喚醒

l  32 位 x 32 位硬件整數乘法單元（4 周期）

l  整數除法指令（至多 32 周期）

l  AMBA AHB-Lite 總線

l  片上仿真支持（CJTAG）

l  4個硬件斷點

l  物理內存保護單元（PMP）

l  全靜態設計以減少功耗

2.2   片上存儲資源

l  48KB 內部只讀存儲器（ROM）

l  8KB 內部靜態隨機存取存儲器（SRAM）

l  128KB 內部 FLASH

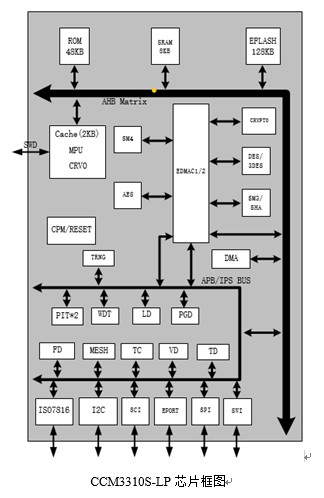

2.3   內部模塊

l  DMA/EDMA

l  2個定時器（PIT32bit）

l  看門狗（WDT）

l  計時器（TC）

l  嵌套矢量中斷控制器(NVIC)

2.4   安全特性

l  公鑰算法引擎

-            1024bit RSA

-            2048bit RSA

-            256bit SM2

l  對稱算法引擎

-            DES/3DES支持ECB/CBC/CFB/OFB/CTR模式

-            AES支持ECB/CBC/CFB/OFB/CTR模式

-            SM4支持ECB/CBC/CFB/OFB模式

l  摘要算法引擎

-            SM3

-            SHA-0/SHA-1/ SHA-224/SHA-256

l  CRC

-            支持CRC32/ CRC16/ CRC8

-            支持DMA支持DMAC、EDMAC、SPI 交互

l  真隨機數發生器，符合FIPS 140-2標準和國家商密標準

l  安全檢測與防護單元

-            電壓異常檢測單元

-            光照異常檢測單元

-            電源毛刺檢測單元

-            支持金屬屏蔽保護

-            溫度異常檢測單元

-            頻率異常檢測單元

-            支持時鐘和復位脈沖過濾

-            安全優化布線

    2.5   其他特性

l  每一顆產品具有唯一序列號。

l  電源電壓1.62V~5.5V

l  功耗

-            典型功耗：2.69mA@30Hz

-            低功耗模式：35uA@30Hz

-            休眠模式：0.27uA@Hz

l  ESD

-            人體模型(HBM)    :6KV

-            帶電器件模型(CDM) :500V

-            閂鎖效應(LATCH UP):200mA



l  支持內部上電復位和外部復位

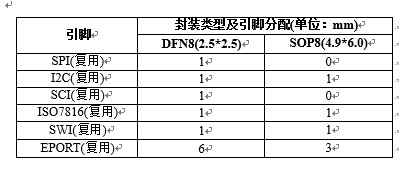

3   封裝形式

4    產品資質

l  商用密碼產品認證安全芯片二級



l  中國信息安全測評中心EAL4+

2      典型應用

l  可穿戴設備

l  物聯網

l  版權保護

l  智能表計



l  智能家電

3      技術支持

l  完整的開發環境

l  豐富的驅動庫

l  完善的應用解決方案
