CCM4201S-L芯片簡介



1  概述

   CCM4201S-L安全芯片采用獨立的Cortex-M4F內核進行設計，具有低功耗、高性能、多功能及高安全性等特點，可廣泛應用于指紋識別、微型打印機等領域。工作頻率200MHz。

2  功能特點

2.1   CPU特性

l  32位高性能核Cortex-M4F

l  工作頻率200MHz

l  處理性能強勁，配合快速中斷響應

l  增強的系統調試功能，擴展的斷點和追蹤能力

l  有效率的處理器核心，系統和存儲器

l  內置的睡眠模式實現極低功耗

l  內置的存儲保護單元（MPU）實現平臺安全魯棒性

l  兼容IEEE754的單精度FPU

2.2   片上存儲資源

l  224KB SRAM+32KB TCM SRAM

    l  4KB OTP

          l  QFN32合封2MB FLASH

      l  QFN64合封2MB FLASH、2MB PSRAM

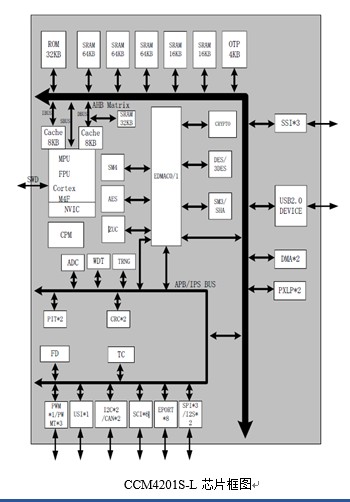

  2.3   內部模塊

l  DMA/EDMA

l  定時器（PIT32bit）

l  看門狗（WDT）

l  計時器（TC）

l  實時時鐘（RTC）

2.4   安全特性

l  公鑰算法引擎

-            RSA1024

密鑰對生成：166mS/次

解密/簽名： 2.7mS/次

加密/驗簽： 0.26mS/次

-            RSA2048

密鑰對生成：1.2S/次

解密/簽名： 17.2mS/次

加密/驗簽： 0.57mS/次

-            SM2

密鑰對生成：2.1mS/次

簽名：2.1mS/次

                     驗證： 4.1mS/次

 l  對稱算法引擎

-            DES/3DES支持ECB/CBC/CFB/OFB/CTR模式

DES加、解密速度：63.36MB/s

-            AES支持ECB/CBC/CFB/OFB/CTR模式

AES_128加、解密速度：51.7MB/s

AES_256加、解密速度：40.5MB/s

-            SM4支持ECB/CBC/CFB/OFB/CTR模式

加、解密速度：39.1MB/s

l  摘要算法引擎

-            SM3

64.9MB/S

-            SHA-0/ SHA-1/ SHA-224/ SHA-256/ SHA-384/ SHA-512

SHA-0：   63.42MB/s

SHA-1：   63.43MB/s

SHA-224： 59.91MB/s

SHA-256： 59.87MB/s

l  CRC

-            支持8位/16位/32位crc操作

-            支持DMAC交互

-            支持EDMAC交互

-            支持SPI交互

l  真隨機數發生器，符合FIPS 140-2標準和國家商密標準

l  安全檢測與防護單元

-            電壓異常檢測單元

-            光照異常檢測單元

-            電源毛刺檢測單元

-            支持金屬屏蔽保護

-            溫度異常檢測單元

-            頻率異常檢測單元

-            支持時鐘和復位脈沖過濾

-            安全優化布線

2.5   其他特性

l  每一顆產品具有唯一序列號

l  供電電壓：2.97V~3.63V

l  功耗

-            典型功耗：40mA@200Mhz

-            低功耗模式：100uA

-            休眠模式：1uA

l  ESD(HBM)：4KV

l  支持內部上電復位和外部復位

l  工作溫度：-40℃~85℃

3  封裝形式

4  典型應用

l  指紋模塊

5  技術支持

l  完整的開發環境

l  豐富的驅動庫

           l  完善的應用解決方案
