1.概述

CCM4101芯片采用獨立的Cortex-M4F內核進行設計，具有低功耗、高性能、多功能及高安全性等特點，廣泛應用于指紋識別領域。典型工作頻率200MHz。

2.功能特點

2.1   CPU特性

l  32位高性能核Cortex-M4F

l  工作頻率200MHz

l  處理性能強勁，具有快速響應的中斷控制器

l  內置的睡眠模式實現極低功耗

l  內置的存儲保護單元（MPU）實現平臺安全性和魯棒性

l  兼容IEEE754的單精度FPU

  2.2    存儲資源



l  128KB SRAM

l  合封1MB/2MB FLASH



  2.3   內部模塊

  l  DMA/EDMA

  l  2個定時器（PIT 32bit）

 l  看門狗（WDT）

l  計時器（TC）

l  嵌套矢量中斷控制器(NVIC)

  2.4    安全特性

 l  AES算法模塊

-            支持 AES 加密和解密算法

-            支持密鑰分組長度為 128/192/256 比特

-            支持ECB/CBC/CFB/OFB/CTR模式

-            AES_128加、解密速度：48.3MB/s

-            AES_192加、解密速度：42.8MB/s

-            AES_256加、解密速度：38.5MB/s

l  CRC

-            支持8位/16位/32位crc操作

-            支持DMAC交互

-            支持SPI交互

l  真隨機數發生器，符合FIPS 140-2標準和國家商密標準

2.5    其他特性

l  每一顆產品具有唯一序列號

l  供電電壓：2.97V~3.63V

l  功耗

-            典型功耗：40mA@200MHz

-            低功耗模式：100uA

-            休眠模式：1uA

l  支持內部上電復位和外部復位

l  工作溫度：-40℃~85℃

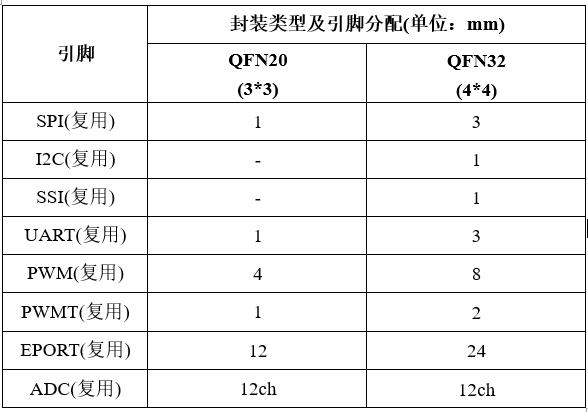

3.   封裝形式

3.典型應用

l  指紋模組

4. 技術支持

l  完整的開發環境

l  豐富的驅動庫

l  完善的應用解決方案
